概述

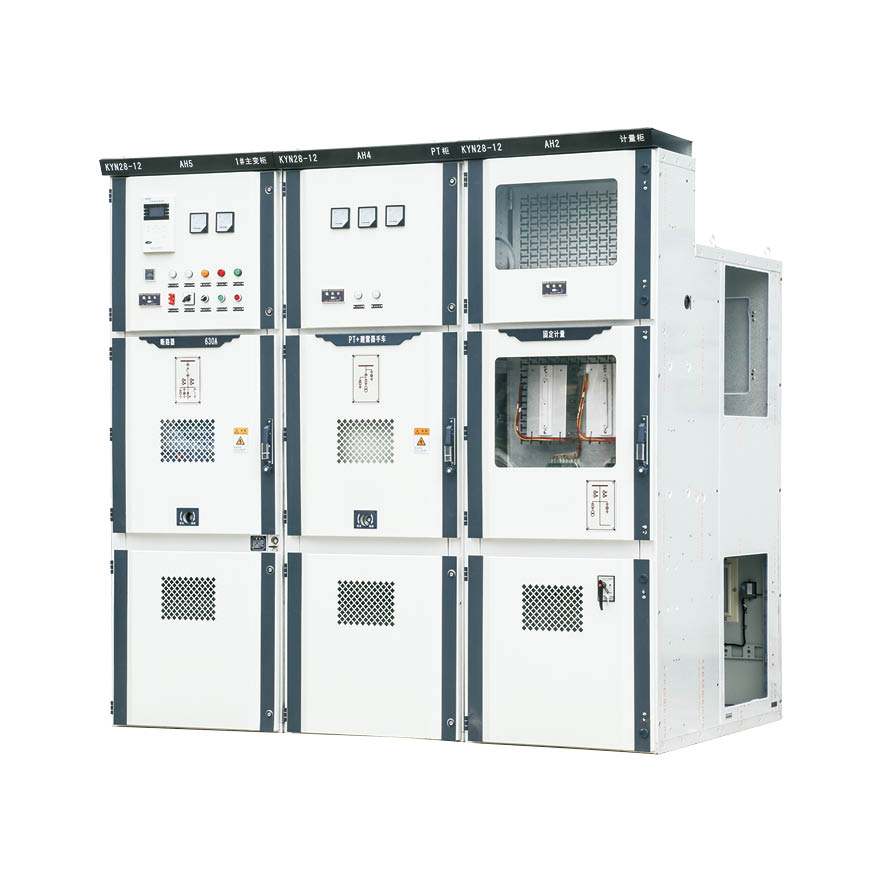

KYN28-12鎧裝移開式交流金屬封閉開關設備適用于三相交流額定電壓12kV，額定頻率50Hz電力系統，用于接受和分配電能并對電路實行控制、保護及監測。本產品符合GB3906《3~35kV交流金屬封閉開關設備》、GB/T11022《高壓開關設備和控制設備標準的共用技術要求》、IEC60298《 額定電壓1kV以上52kV及以下交流金屬外殼開關設備和控制設備》、DL/T404《戶內交流高壓開關柜訂貨技術條件》標準的要求。

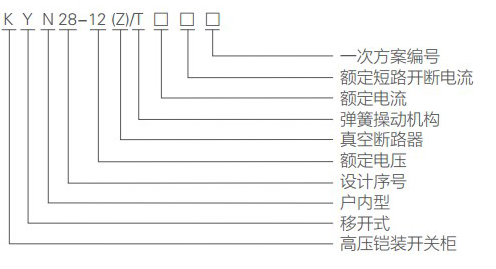

型號含義
使用條件
>周周圍空氣溫度 上限+40℃ 下限-15℃；
>設備安裝場所的最大海拔高度：1000m；
>環境濕度 日平均相對濕度≤ 95% 月平均相對濕度≤ 90%；
>地震烈度不超過8度；
>周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸汽等明顯污染；
>無嚴重污穢及經常的劇烈振動。
技術參數
| 名稱 | 單位 | 參數 | |
| 額定電壓 | kV | 12 | |
| 額定絕緣水平 | 工頻耐壓 | kV | 相間及對地：42；斷口：48 |
| 雷電沖擊 | kV | 相間及對地：75；斷口：85 | |
| 額定頻率 | Hz | 50 | |
| 斷路器額定電流 | A | 630，1250，1600，2000，2500，3150，4000 | |
| 開關柜額定電流 | A | 630，1250，1600，2000，2500，3150，4000 | |
| 額定短路開斷電流 | kA | 20，25，31.5，40 | |
| 主回路額定短時耐受電流 | kA/4s | 20，25，31.5，40 | |
| 防護等級 | IP4X | ||

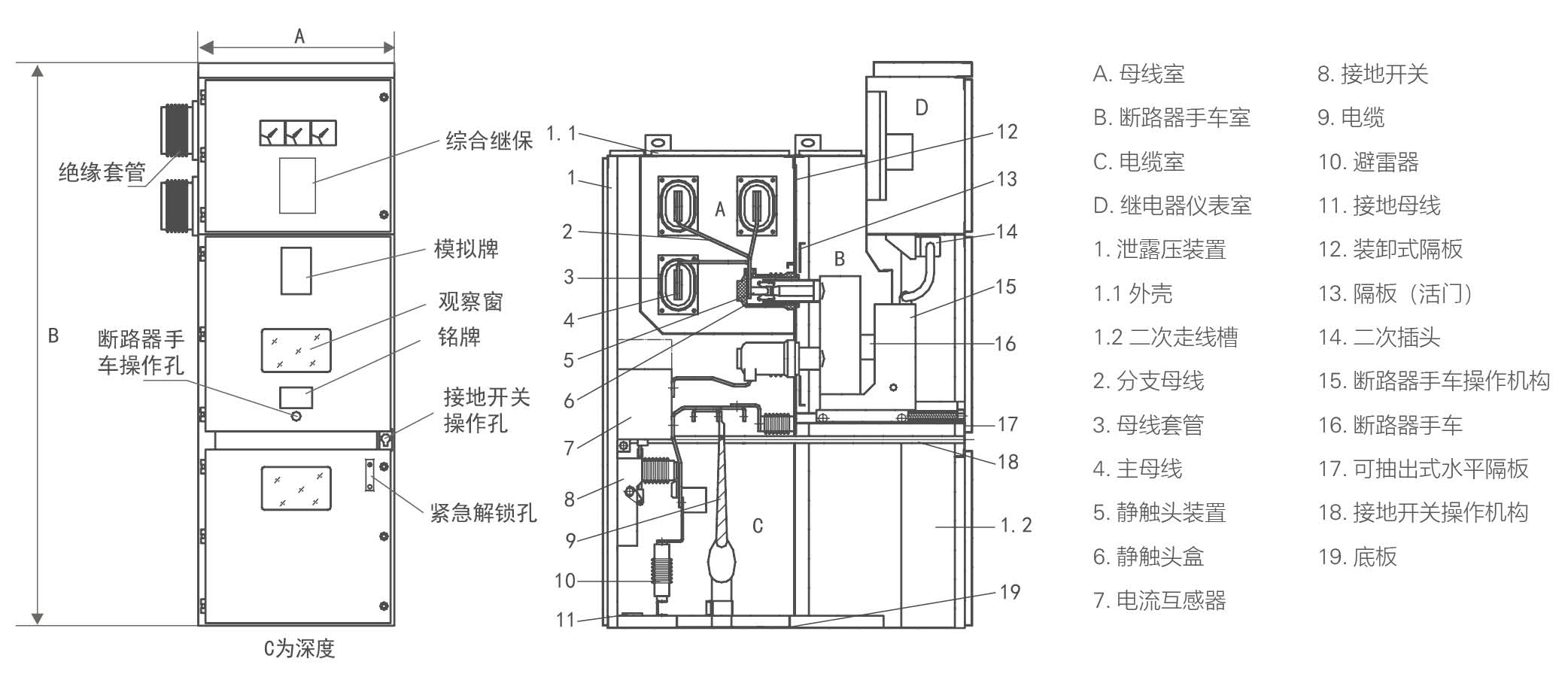

外形尺寸圖
| A(mm) | 主開關額定電流 1250A | 800 |
| 主開關額定電流為 1600-3150A | 1000 | |
| B(mm) | 2300 | |
| C(mm) | 電纜進出線 | 1500 |
| 架空進場線 | 1660 | |
| 重量 (kg) | 700-1200 |
訂貨須知
用戶如訂貨需提供以下資料：
>主電路方案圖編號、用途和主線系統圖、配電室平面布置圖及排列配置圖等；
>開關設備控制、測量及保護功能的要求以及其他閉鎖和自動裝置的要求；
> 開關設備內主要電器元件的型號、規格及數量；
>如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據；
>開關設備使用在特殊環境條件時，應在訂貨時詳細說明；
>其它特殊要求。
