概述

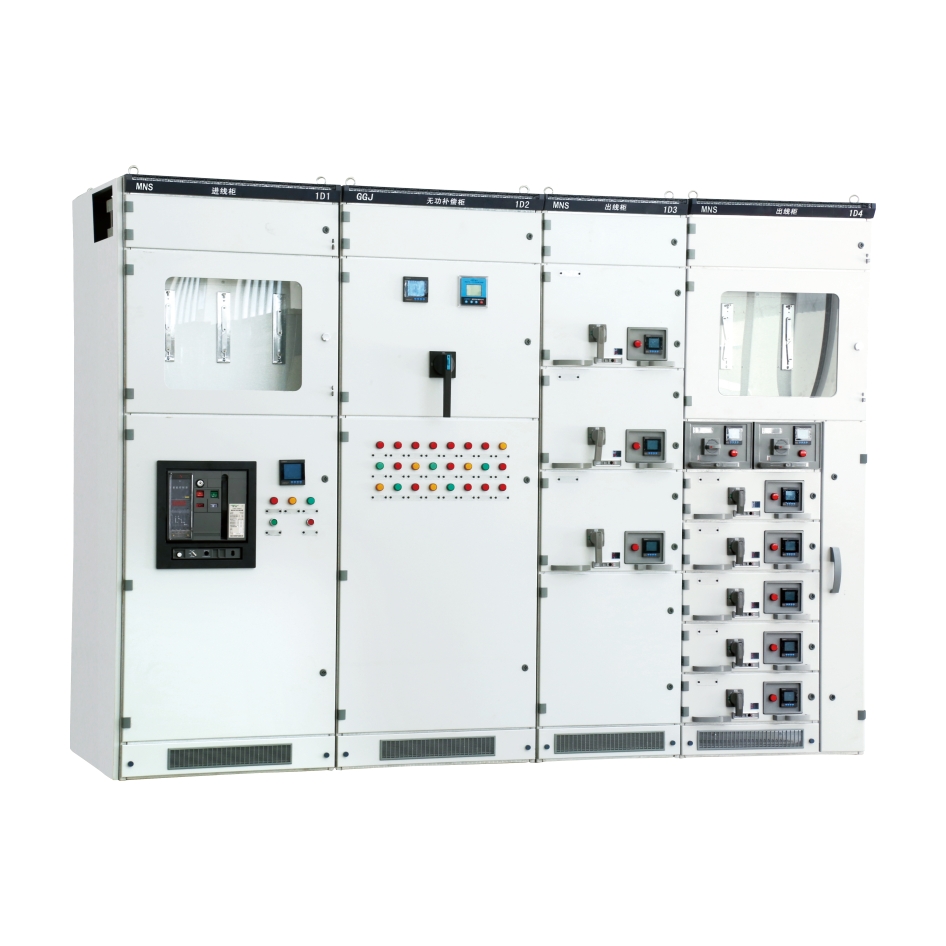

MNS型低壓抽出式開關柜(以下稱開關柜)是目前國內較先進的低壓抽出式開關設備。該產品均由標準化的、集成系列的模塊組成，并且抽屜具有可靠的機械聯鎖裝置，使用戶在使用時更安全、更可靠。
本開關柜適用于交流50(60)Hz、額定工作電壓400V、660V，額定電流5000A及以下三相五線制的電力供電系統， 可用于發電廠、 變電所、工礦企業、 大樓賓館、機場、碼頭以及廣播電視等通信中心，來作為發電、輸配電、 電能轉換及電能消耗設備的控制，并通過電容補償柜對其主母線進行無功補償。
符合國標準：GB7251.1《低壓成套開關設備》IEC60439《低壓成套開關設備和控制設備》。

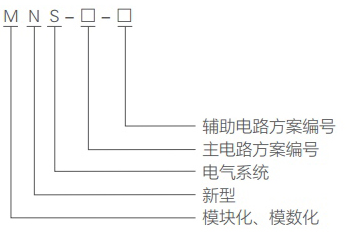

型號含義

?

使用條件

>周圍空氣溫度不高于+40℃，不低于-5℃，并且24h內其平均溫度不高于+35℃；
>大氣條件：空氣清潔，相對濕度在最高溫度為+40℃時不超過50%，在較低溫度時允許有較高的相對濕度，例如+20℃時為90%，但應考慮到溫度變化，有可能會偶然地產生凝露；
>海拔高度不超過2000m；
>本裝置適應于以下溫度的運輸和儲存過程：-25℃至+55℃的范圍之間，在短時間內（不超過24h）可達+70℃，在這些極限溫度下裝置不應遭到任何不可恢復的損傷，而且在正常條件應能正常工作；
>如果上述使用條件不能滿足時，應由用戶和制造廠協商解決；
>當本裝置使用于海上石油鉆采平臺和核電站時，應另行簽訂技術協議。

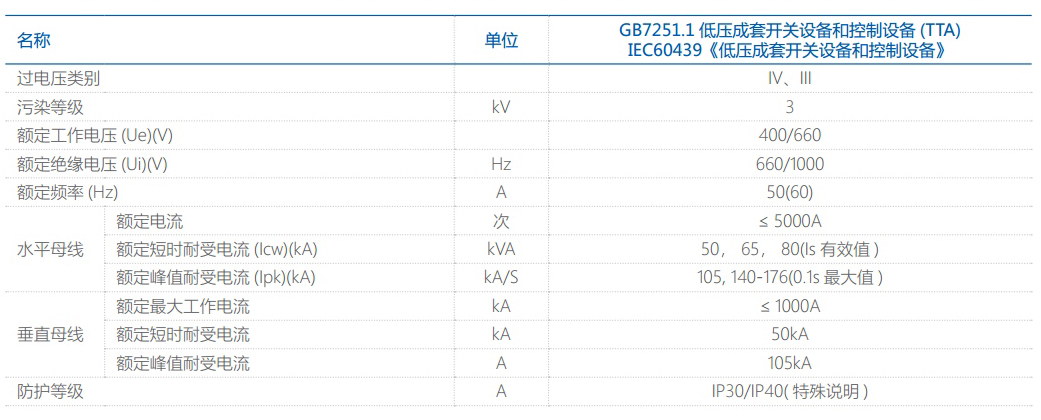

技術參數

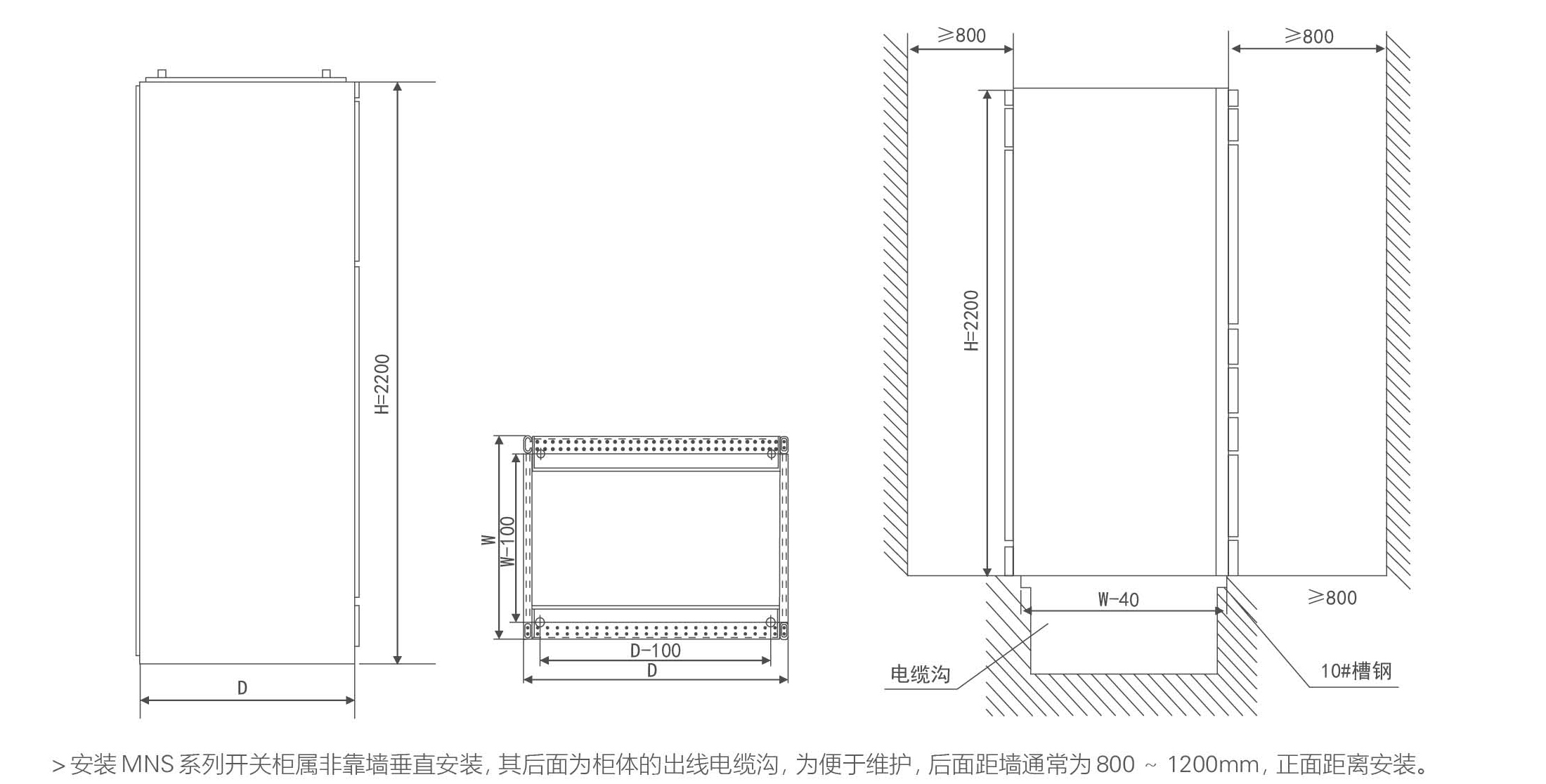

外形尺寸圖

訂貨須知

訂貨時應提供下列技術資料：
>主電路配電系統圖和平面布置圖，額定工作電壓，額定工作電流，保護裝置整定電流以及必要的技術參數；
>標明進出線電纜規格；
>開關柜內主要電氣元件的型號，規格及數量；
>如開關柜之間或進線柜需要母線橋或母線槽的，需注明跨度、距地高度等具體要求數據；
>開關柜使用在特殊環境條件時，應在訂貨時詳細說明；
>開關柜表面顏色及其它具體要求。
