概述

由于本裝置能有效改善用電負荷的功率因數，降低線損，提高變壓器的實際負載能力，具有顯著的節能效果，同時在系統中采用特定的電抗器，還可以有效防止諧波放大、有效吸收大部分諧波電流，使諧電壓總畸率限值及各次諧波電流含量限值符合國家標準，達到諧波治理的目的。而如果使用普通的接觸器投切電容器組，帶來的將會是大的浪涌電流，慢的補償時間、高的維護費用和短的使用壽命，因此，我們建議用戶在以下場合，能優先考慮使用動態無功補償裝置。如：工礦企業的變電所、生產車間及民用建筑等的低壓電網中，特別適合負荷經常變化，無功功率不穩定的輸配電系統。
本產品符合：GB/T1 5576-2008《低壓成套無功功率補償設備》、IEC60439《低壓成套開關設備和控制設備》等標準。

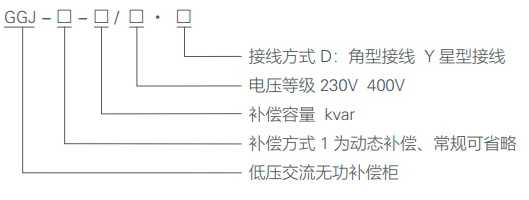

型號含義

使用條件

>環境溫度：-5℃～+40℃；
>環境相對濕度：不超過90％(20℃)；
>海拔高度：不超過2000m；
>周圍介質無爆炸危險，無足以損壞及腐蝕金屬的氣體，無導電塵埃，安裝地不易劇烈振動，無雨雪侵蝕。

產品特點

電網中的感性負載（發電機、扼流圈、變壓器、感應式加熱器及電焊機等）都會產生不同程度的電滯，即所謂的電感。感性負載具有電壓改變方向仍能使電流的方向（如正向）保持一段時間的特性。一旦存在了這種電流與電壓之間的相位差，就會產生無功功率，并被反饋到電網中。在交流電網中（50/60Hz），上述過程每秒重復50或60次，因而一種顯而易見的解決方法就是直接將這些感性功率電能（無功功率）通過電容器來暫時存儲和釋放，從而減少了電網的無功功率交換。
>通用性能強。該補償柜可與國內外各種任意柜體進行組合，如MNS、GCK、GGD等；
>電容補償組合方式多樣靈活。具有Y型補償方式、△型補償方式、Y+△1組合補償方式；
>通訊方式多樣性。具備RS-232/485通訊接口,無線數傳模塊或GPRS模塊實行遠距離通訊；
>控制準確安全。實行電壓過零觸發，投入時無浪涌電流過零切除，分?jǐn)鄷r(shí)不產生高壓；
>使用壽命長，在免維護下，使用壽命長達10萬小時以上。

技術特點

> 自動補償無功功率，提高功率因數；
> 提高設備效率，節約投資；
> 減少配電線路損耗和變壓器損失；
> 改變電壓質量，提高供電的可靠性。

技術概要

> 系統電壓：AC450V以下；
> 投切時間：t ≤ 20ms；
> 投入涌流：<25In；
> 額定頻率：50Hz±50％；
> 取樣電流：0～5A；
> 本機功耗：≤ 15W；
> 靈敏度：100mA。

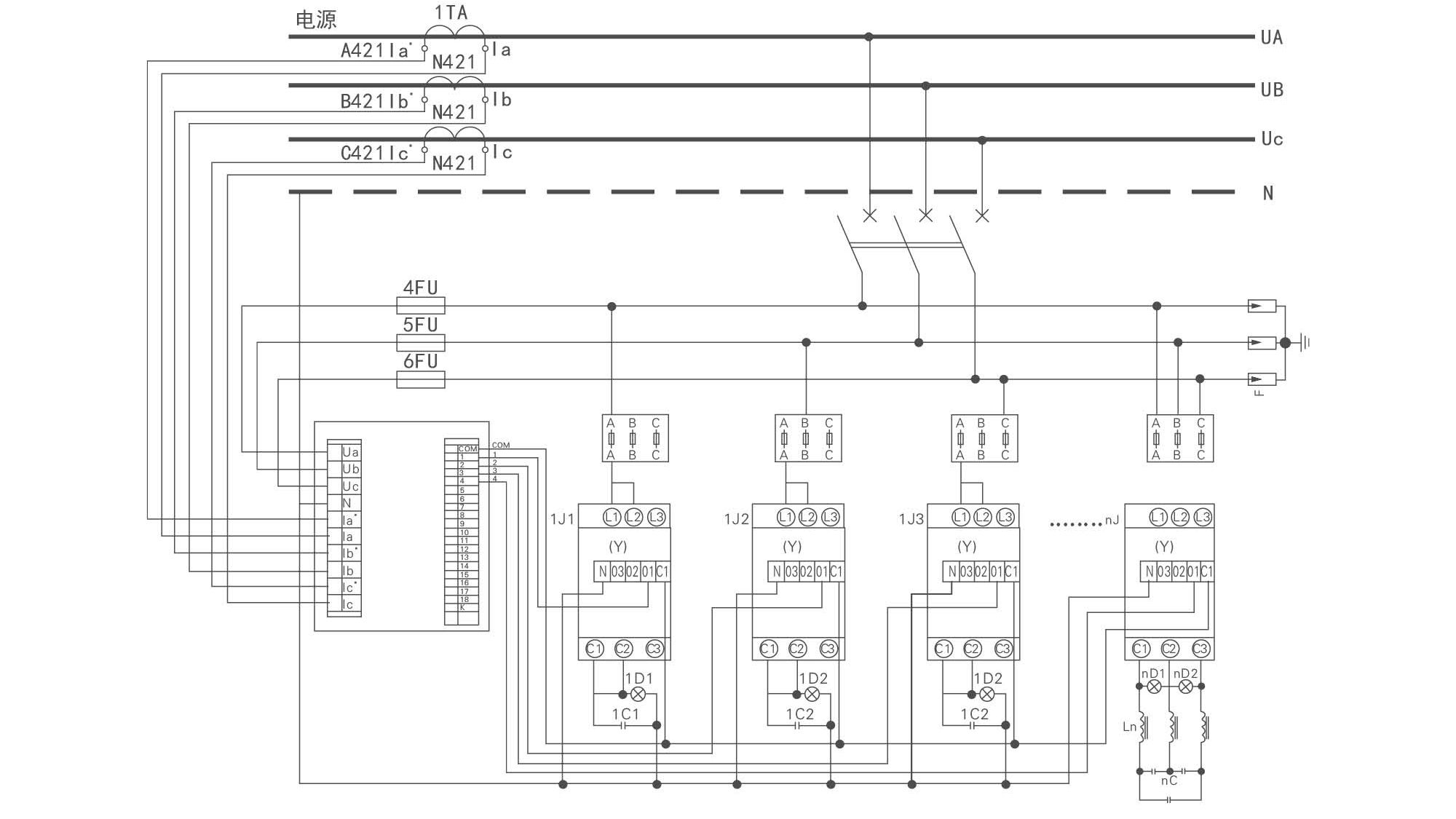

參考方案

訂貨須知

> 主電路方案圖；
> 補償容量及補償方式；
> 與產品正常使用條件不相符的須提前說明。
