概述

       本產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、全保護、過負荷能力強等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。

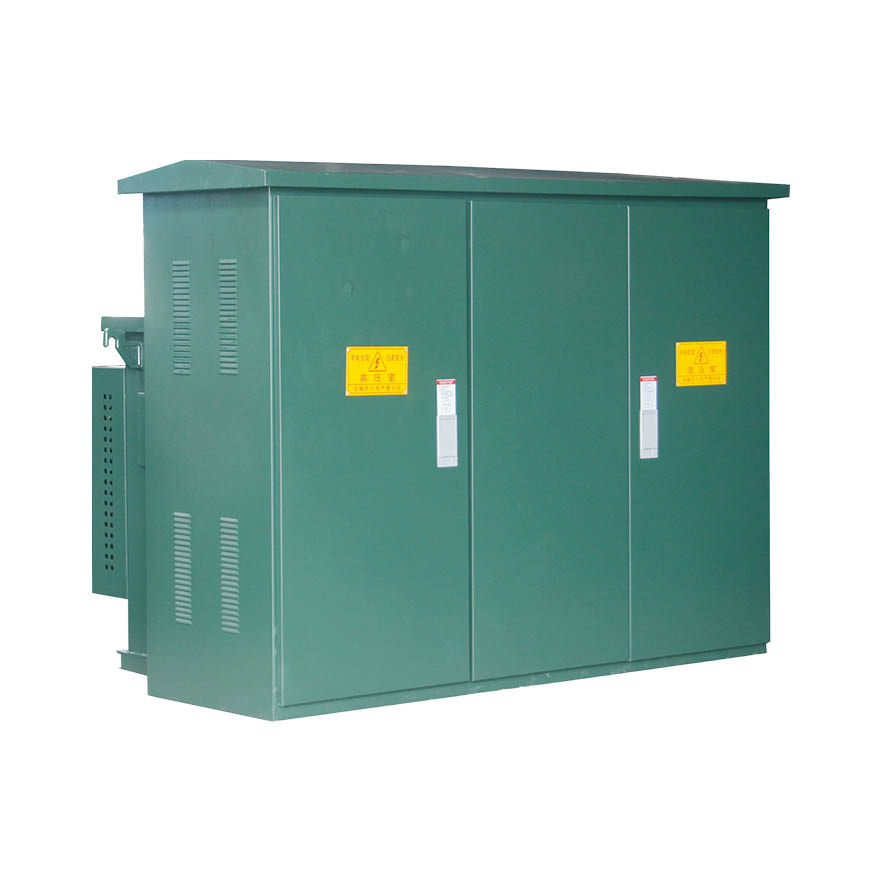

       ZGS11-12系列組合美式預裝式變電站， 適用于10kV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。本產品符合下列標準：GB17467《高壓低壓預裝式變電站》DL/T537《高壓低壓預裝箱式變電站選用導冊》。
?

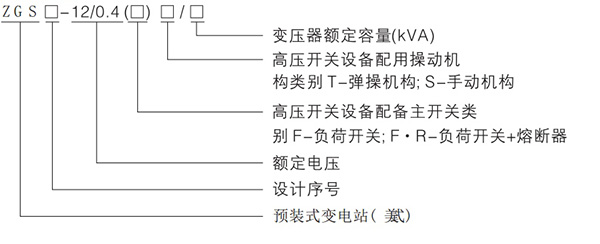

型號含義

?

使用條件

> 海拔高度不超過1000m；
> 環境溫度：-35℃~+40℃；
> 相對濕度：日平均值不大于95％，月平均值不大于90％；
> 安裝場所：無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。

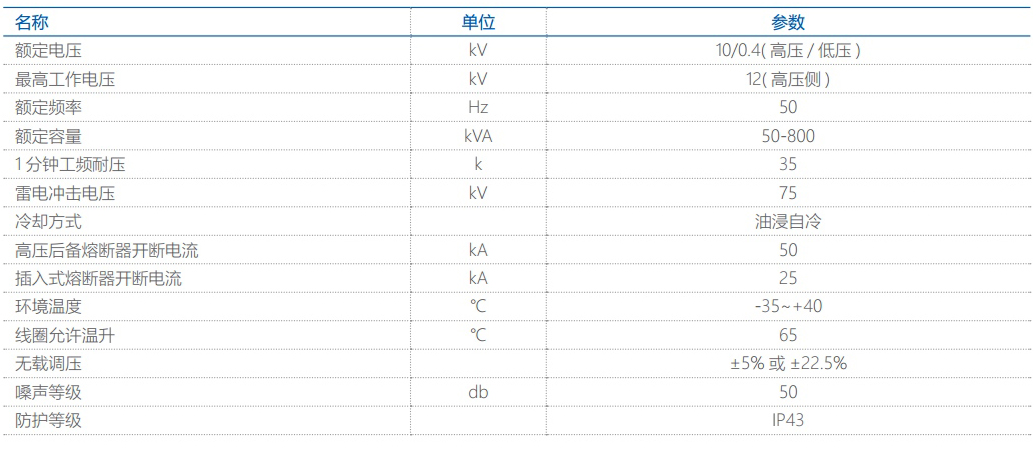

技術參數

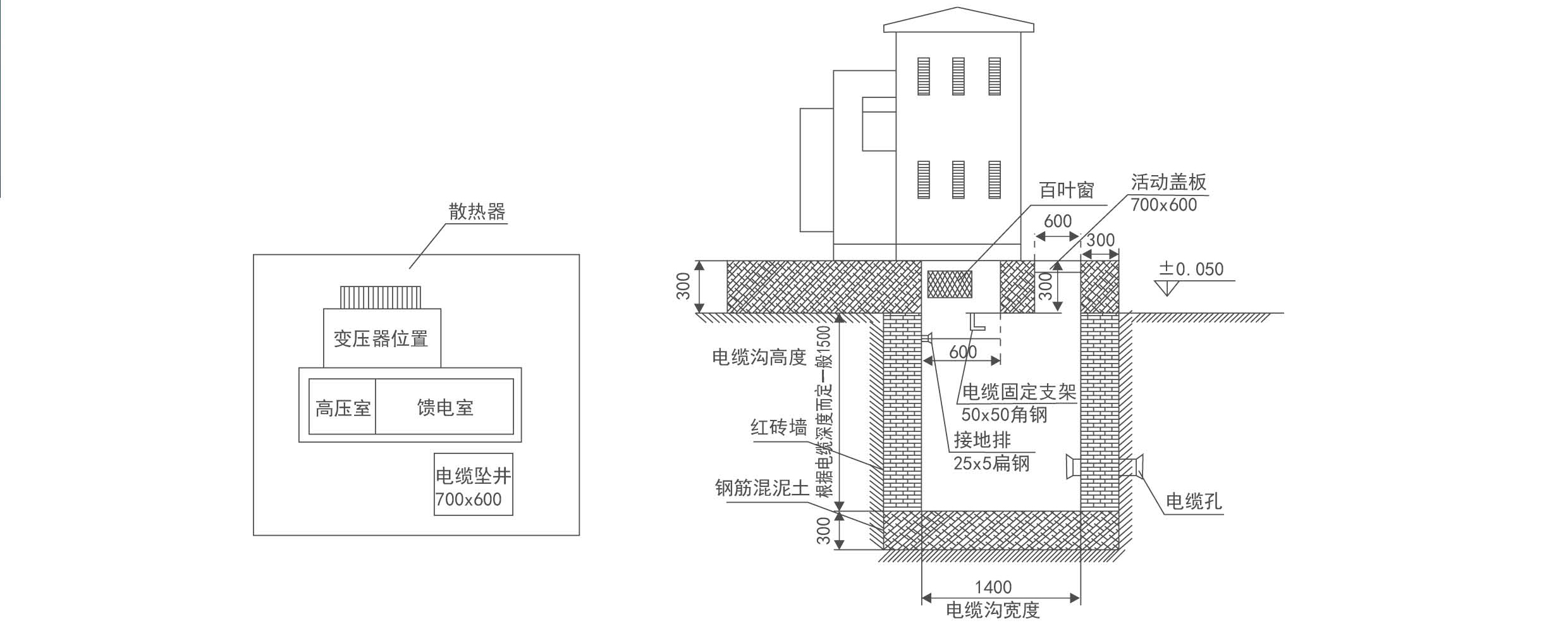

外形尺寸圖

訂貨須知

> 產品運行場所及特殊性要求；
> 提供產品訂貨圖樣，訂貨圖中應有接線圖，并應注明變壓器容量，主要元件型號規格，配電分支回路及容量；
> 需配置電能計量和無功自動補償裝置時，應提供計量電度表及互感器配置要求，注明補償電容器容量；
> 注明產品表面處理的要求；
> 組合式變壓器定貨時請注明終端型或環網型。
