概述

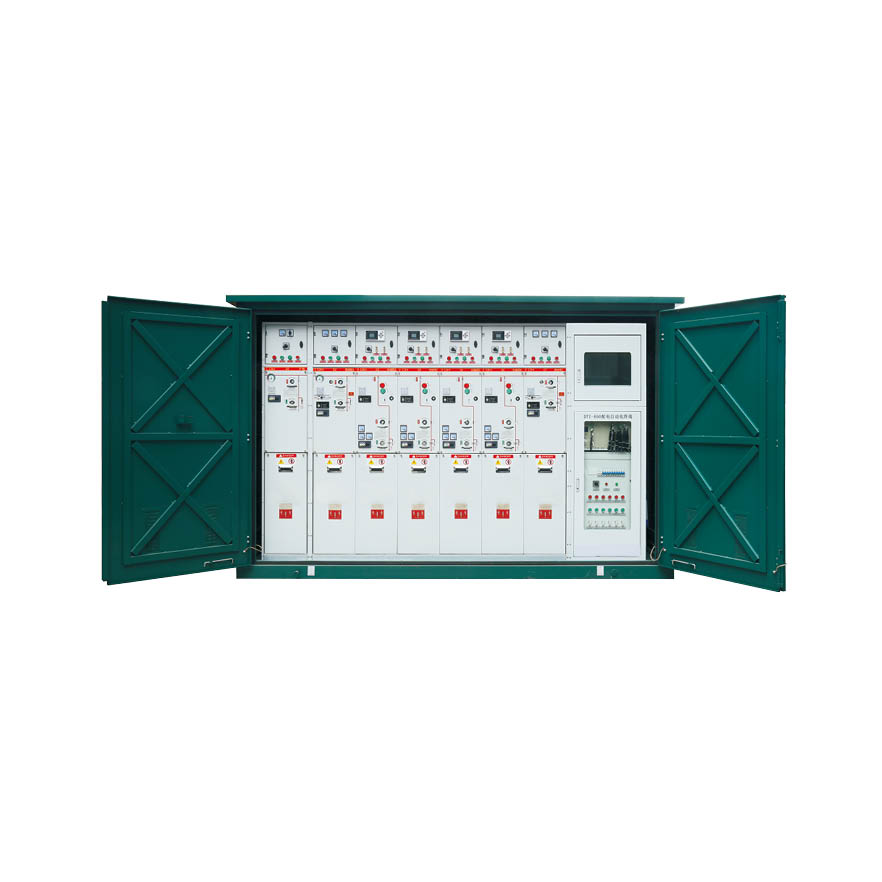

高壓電纜分支箱(開閉所)是將12/24kV開關柜、斷路器、負荷開關、電流電壓互感器、12/24kV電源PT、開閉所FTU, RTU、通信控制終端(CCU)、12/24kV計量及自動抄表、USP電源及指示儀表等安裝調試好裝入一個可移動、密封防潮的不銹鋼箱體內，從而實現了城市配電網中一、二次系統的集成化、裝配的模塊化，縮短了建設周期，大大地提高了城市電網運行的可靠性。

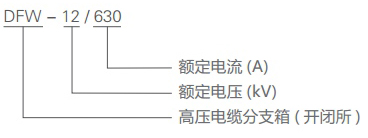

型號含義

?

使用條件

>海拔高度：≤ 1000 m;
>最高環境溫度：+ 40 ℃；
>最低環境溫度：-25 ℃；
>最大日溫差：25K;
>戶內相對濕度：日平均值≤ 95%,月平均值≤ 90%;
>耐地震能力：地面水平加速度0.2g；垂直加速度0.1g同時作用。采用  共振、正弦、拍波試驗方法；激振5次， 每次5波，每次間隔2s，安全系數不小于1.67；
>安裝場所應無嚴重影響負荷開關絕緣的氣體蒸汽、 化學性沉積、灰塵、污穢及其它爆炸和腐蝕介質；
>用于不接地系統和通過小電阻接地或經消弧線圈接地的10kV系統中。

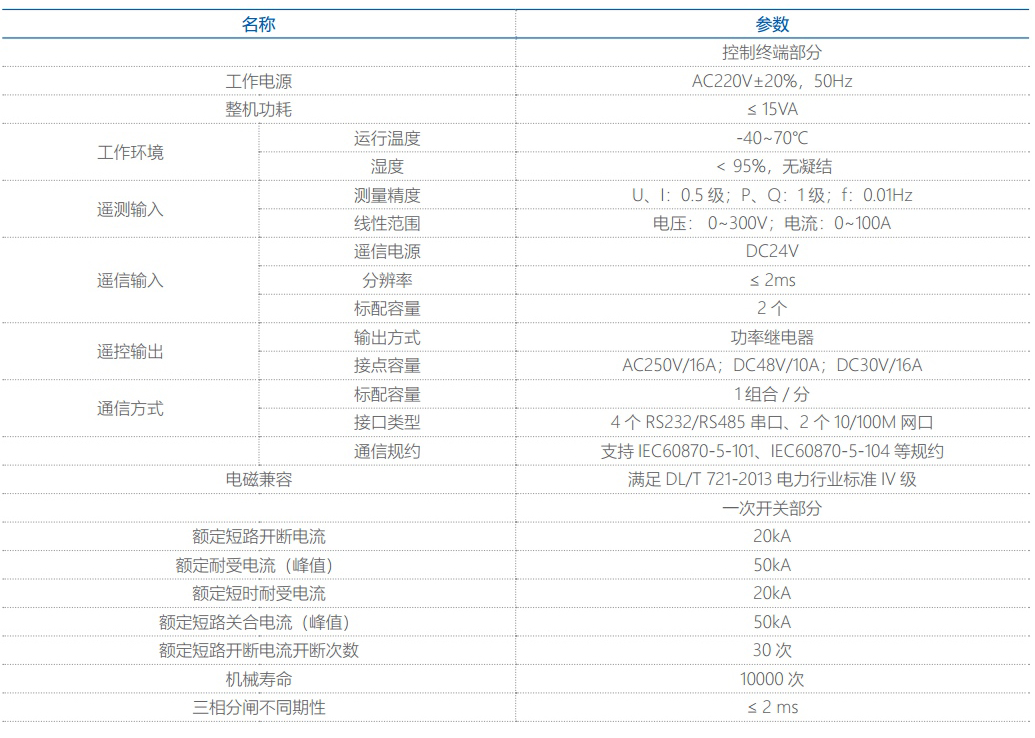

技術參數

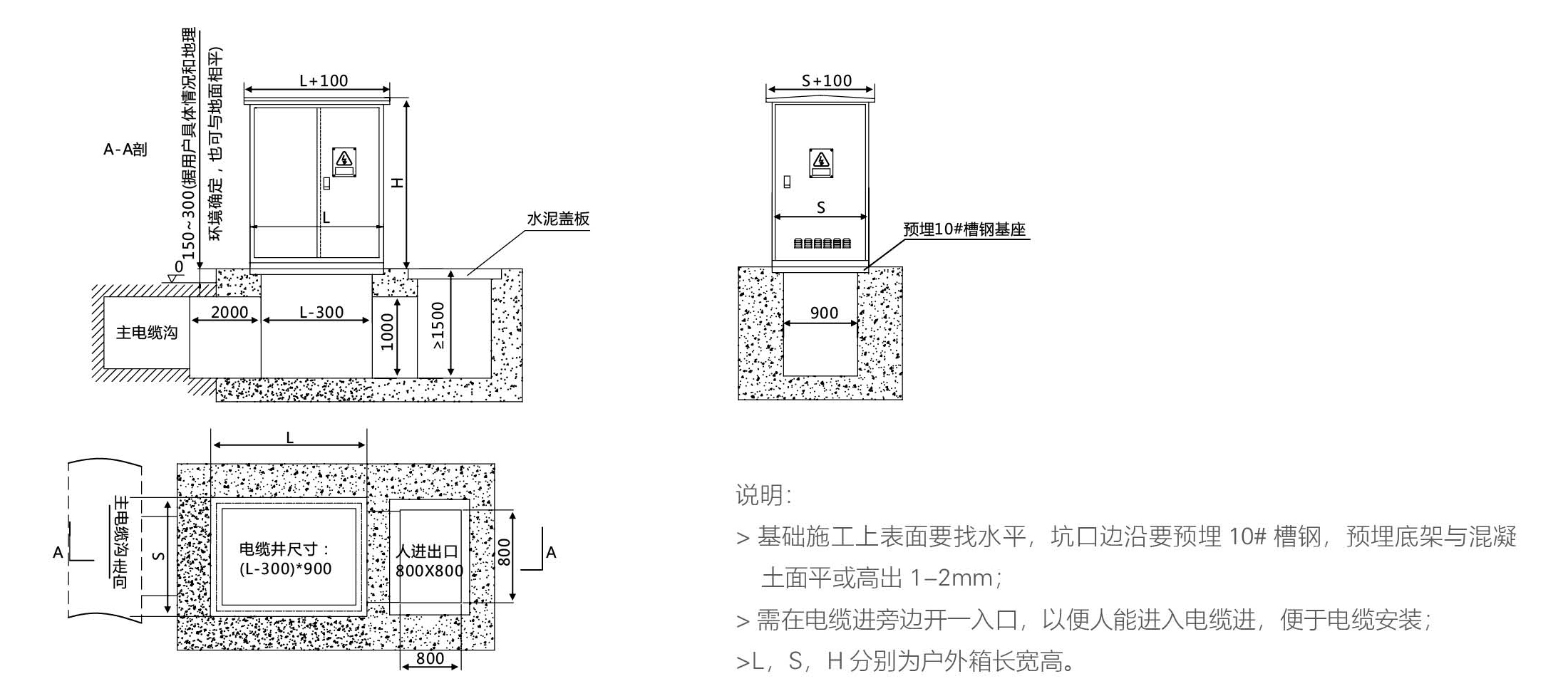

外形尺寸圖
